Devrenin bağlantı şeması:

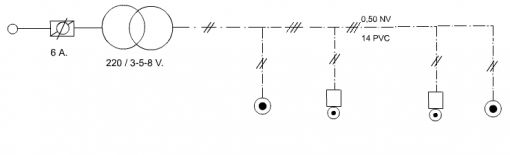

Kapalı şema:

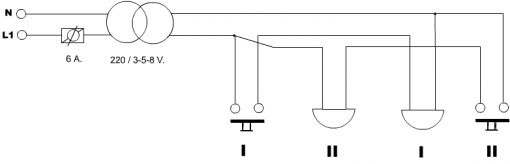

Açık şema:

İŞLEM BASAMAKLARI:

1. Çizdiğiniz devre şemasına göre yapacağınız temrinde kullanılacak araç, gereç ve malzemeleri temin ediniz.
2. Plançete üzerinde zil ve butonların yerlerini belirleyiniz.
3. Açık şemaya göre iletkenleri borular içerisine döşeyiniz (Gerekli uzunluktaki iletkenleri, bir önceki temrinde söktüğünüz iletkenler arasından bulunuz).
4. Buatlar içerisinde gerekli ekleri alınız.
5. Butonları ve zilleri uygun ağaç vidası ile yerlerine monte ediniz.
6. İletkenlerin uçlarını soyarak zil ve buton klemenslerine bağlayınız.
7. Devreye öğretmeniniz denetiminde enerji vererek çalıştırınız.
8. İşinizi teslim ettikten sonra zil, buton ve iletkenleri dikkatlice sökünüz.

DEĞERLENDİRME ÇALIŞMALARI:

1. I ve II no.lu butonlara aynı anda basılırsa ne olur?
2. Devre kurulurken yanlışlıkla zil yerine buton, buton yerine zil bağlanırsa ne olur?

---
