Devrenin bağlantı şeması:

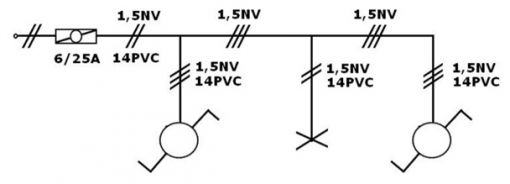

Kapalı şema:

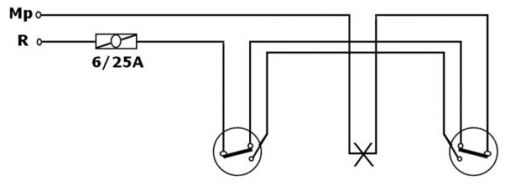

Açık Şema:

Devrede Kullanılan Elemanlar

• 1 çift vaviyen anahtar (sıva üstü veya sıva üstü)
• 1 adet duy (duvar veya tavan tipi)
• 1 adet lamba (akkor telli 25W ~ 100W)
• 2 adet klemens (1,5’lik)
• 1 adet sigorta (10A. W-Otomat)
• 3 metre tel (1,5 NYA)
• 1 adet elektrik bandı

Devrenin Çalışma Prensibi

Vaviyen anahtar çift olarak kullanılır. Koridorun bir ucundan ışığı yakıp diğer ucundan söndürmek ya da diğer ucundan yakıp öteki ucundan söndürmek için kullanılır. Genellikle iki katlı binaların merdiven boşluğu aydınlatmasında ve koridorların aydınlatmasında kullanılır.

---
