DevreninBağlantı Şeması:

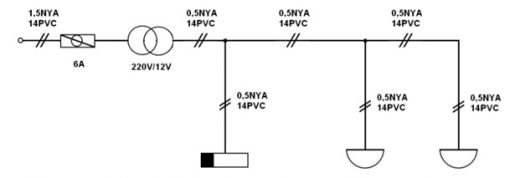

Kapalı Şema:

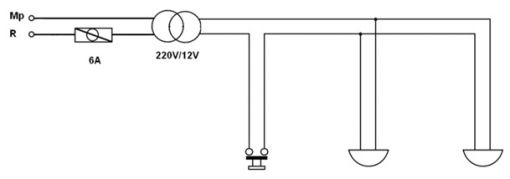

Açık Şema:

Devrede Kullanılan Elemanlar

• Sigorta 6A W-otomat 1 Adet
• Trafo 220/12V 5W 1 Adet
• Buton sıva üstü veya sıva altı 1 Adet
• Zil elektromekanik veya elektronik 2 Adet
• İletken tel 0,5 NYA (Zil teli) 10 metre
• Buat sıva üstü veya sıva altı 2 Adet
• Elektrik bandı 1 Adet
• Dirsek 14PVC 1 Adet
• Kroşe metal veya çivili 10 Adet
• Fiş topraksız 1 Adet
• Uzatma kablosu 2×0,75 NYA ve fişli 2 metre

Devrenin Çalışma Prensibi

    Bir buton iki zil tesisatı uygulama devresinde, iki zil birbirine paralel bağlanmıştır. Butona basıldığında devreden geçen akım iki eşit kola ayrılır ve iki zil birden çalar.

---
